Как подобрать приводную роликовую цепь?

Как узнать маркировку цепи, если она отсутствует?

Если вам нужно заменить цепь, но непонятно, какая у вас модель, а паспорта оборудования нет под рукой или в нем не указана марка, мы подскажем вам способы подбора необходимой вам цепи.

Самый простой способ, это посмотреть на клеймо пластины цепи.

На данном примере указаны марка цепи 12B (по марке цепи узнаем ее параметры). Также могут быть отображены следующие варианты марки цепи:

• Две цифры и буква (10B, 10А, 32В). Изготовлена по европейскому стандарту ISO 606 (DIN 8187, DIN 8188). Цифра — это условное обозначение типоразмера. Буква B ставится на моделях, которые изготовлены по британскому стандарту. Букву А ставят на цепи, у которых есть аналог в американском стандарте.

• Две или три цифры (50, 80, 180). Соответствует американскому стандарту ANSI B29.1M.

• Также с данным обозначением указывается количество рядов цепи. Как правило в однорядных цепях не указывают ее рядность, а вот если указано, например, 8B-2, 10B-3, 50-3 и т.п. то это говорит о том, что цепь имеет несколько рядов.

• Три цифры (415, 520, 525). Это цепь для мотоцикла. Иногда рядом с цифрами ставят буквы, по которым можно определить особенности конструкции, назначения, серии. Например, H обозначает усиленную версию, О — что используются сальниковые кольца O-Ring, X ставят на сальниковых цепях с X-Ring.

Логотип фирмы производителя, в данном случае производителем является Tec.

В некоторых случаях может быть нанесено клеймо страны-производителя (обычно указывают на моделях премиум-качества. Например, из Японии, Германии. Иногда страну наносят и на качественные изделия заводского производства из Китая.)

Если клеймо на цепи присутствует, то этого достаточно для того, чтобы сделать заказ.

Что делать, если нет клейма на цепи?

Обычно клеймо не ставят на дешевых цепях малоизвестных производителей, а иногда его невозможно прочитать из-за коррозии. Для этого вам нужно определить параметры цепи.

Для расчета Вам понадобиться сама цепь, штангенциркуль и таблица размеров цепи. Штангенциркулем измеряют элементы, которые участвуют в зацеплении.

Что измеряем:

1. Диаметр ролика

2. Ширина между внутренними пластинами

3. Шаг цепи

Для примера возьмем цепь 12B-1 т.м. Tec

1. Диаметр ролика 12.07мм

По этим параметрам можно определить марку в таблице на нашем сайте.

Важно! Для правильного подбора цепи под звездочку, нужно точно определить ее тип. Одинаковый шаг цепи не гарантирует совместимости звездочки с цепью. Так, например, цепь с тем же шагом, но иными параметрами не будет сопрягаться с приводной звёздочкой.

Если сомневаетесь, что правильно выбрали модель, то свяжитесь по телефонам +375 (44) 552-70-70 +375 (29) 822-70-70 +375 (29) 310-57-88 +375 (17) 238-4-999 или отправьте запрос на электронную почту info@grand.by

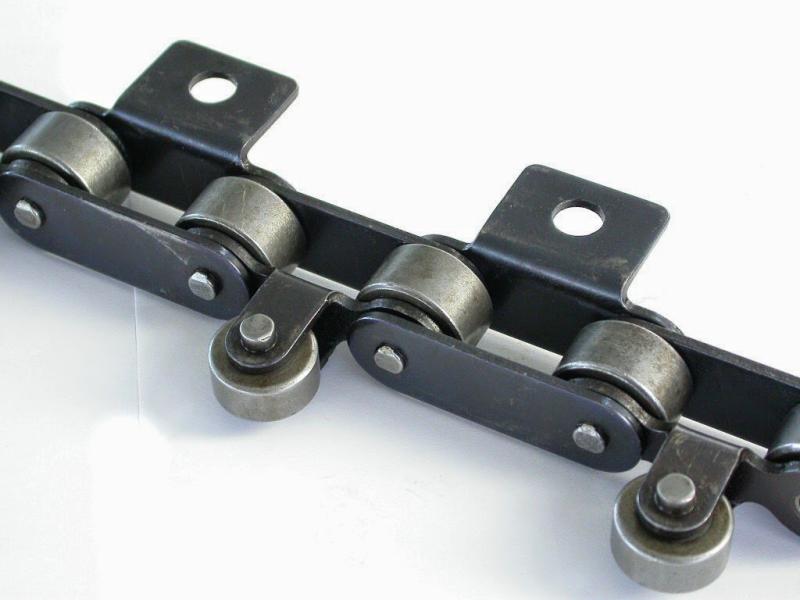

Если это цепь с аттачментами

Описанные выше способы подходят для определения марок стандартных приводных роликовых цепей, но иногда используют модели с дополнительными элементами — аттачментами. В таком случае Вам необходимо прислать фото или эскиз аттачмента с указанием: вида аттачмента, ширины и высоты, количества отверстий в аттачменте, частоту чередования данных элементов на цепи и модель базовой цепи.

 В нашем каталоге есть модели с разными вариантами спецзвеньев.
